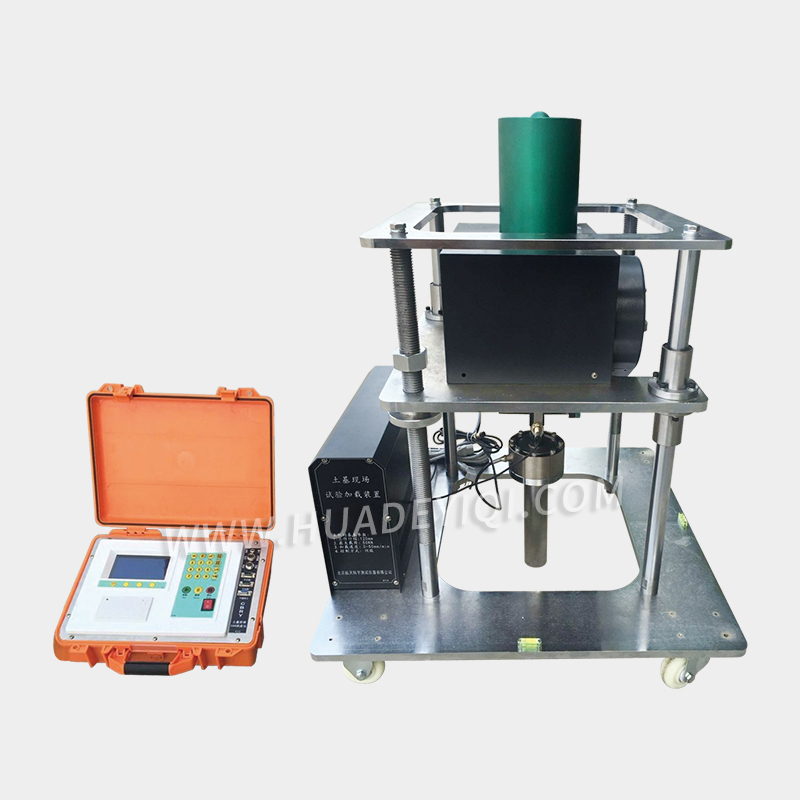

XHTY型土基现场回弹模量试验仪



土基现场 CBR 测定仪是利用后轴承重不小于60KN 的载重汽车，用千斤顶进行加荷，通过贯入杆测的贯入量及测力计测得的载荷重量，计算出土基现场的 CBR 值的仪器。本仪器根据 JTJ059－95《公路路基路面现场测试规程》而设计制造，适用于公路现场测定各种土基材料的现场，通过贯入杆测得贯入量及测力计测得的载荷重量，计算土基现场的 CBR 值。



产品特点：

 采用高速 CPU 设计，大屏幕（240×128 点阵）LCD中文图形液晶显示，采用模拟数字分离设计，高速采样CPU数据采样，jing度高。友好的人机交互界面，以及 PC 机软件的实时连接控制，使得试验过程更加简单快捷。



技术参数：



机械部分：

1、仪器zui大额定载荷：50KN

2、电动机规格：220V、1.5KW、2000r/min 进口伺服电机

3、机动速度：1.00mm/min-默认1.00-1.30 mm/min 连续可调



电控部分：

1．压力传感器量程：压力通道 1： 50KN(5T)

2．分辨率：0.001KN

3．压力jing度：0.5%

4．位移数显千分尺(双通道)量程：25mm

5．位移数显千分尺分辨率：25mm：0.001mm

6．位移数显千分尺jing度： 0.1%

7．电源输入：220V±10％

8．整机功耗(控制系统)：20W(Max)
